結構設計常見問題IV——樓蓋設計
10

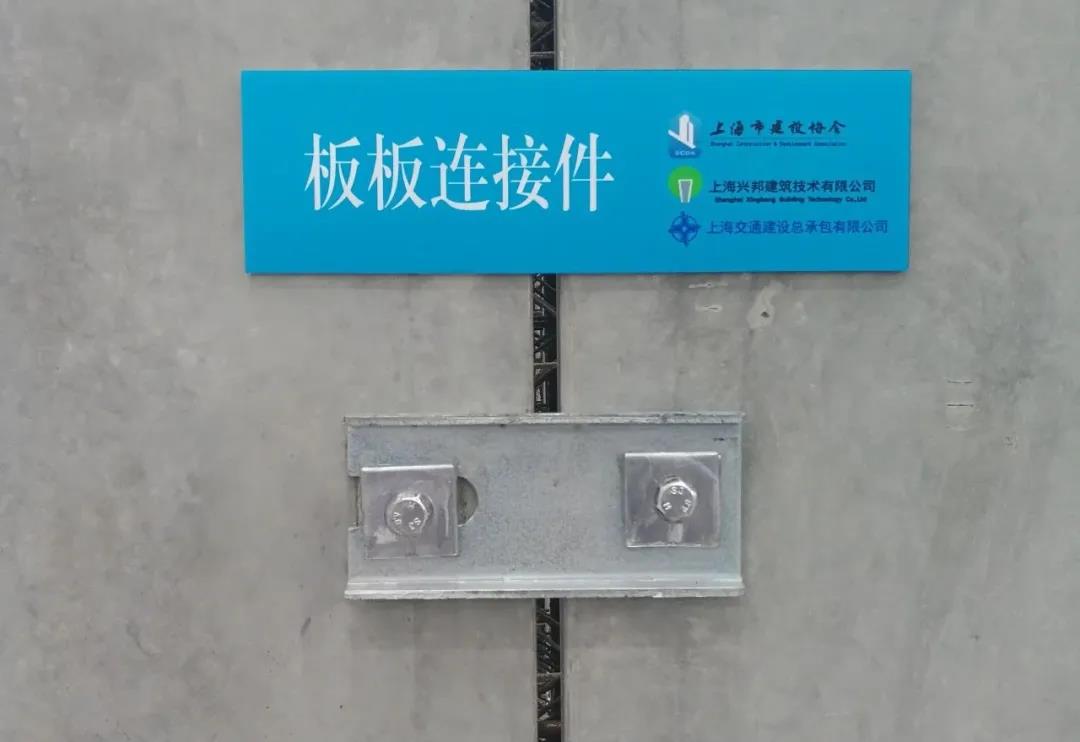

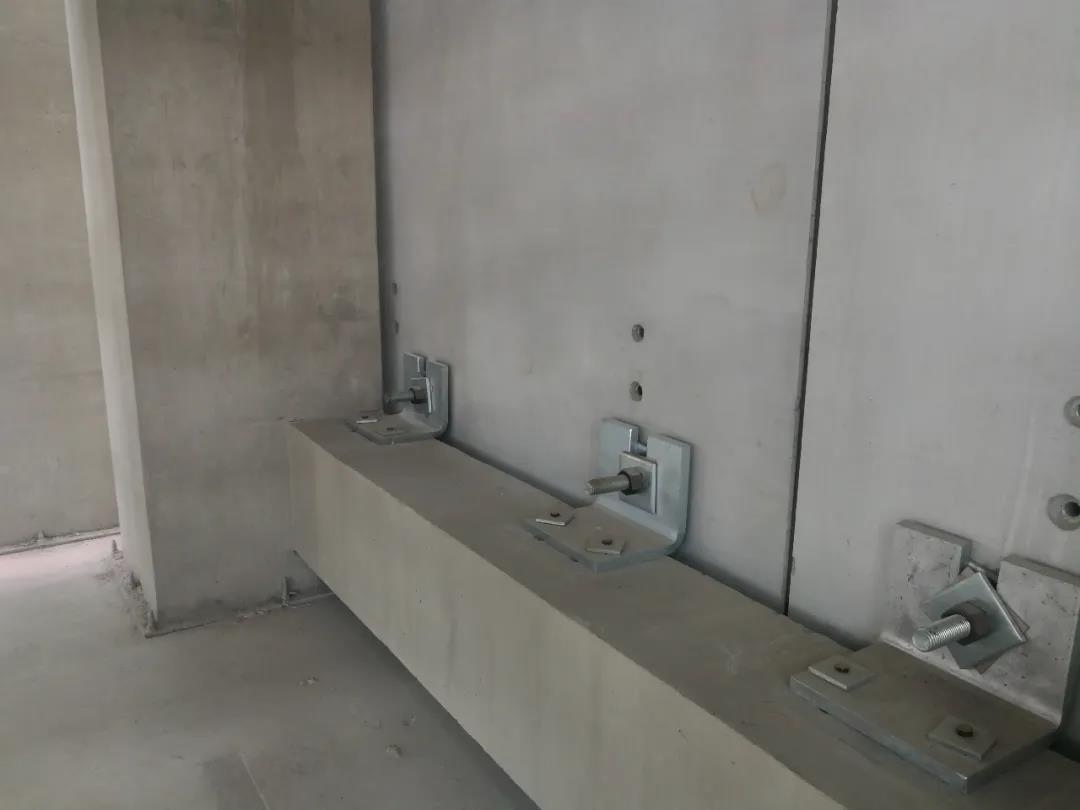

結構設計常見問題V——外掛墻板、夾芯保溫剪力墻板

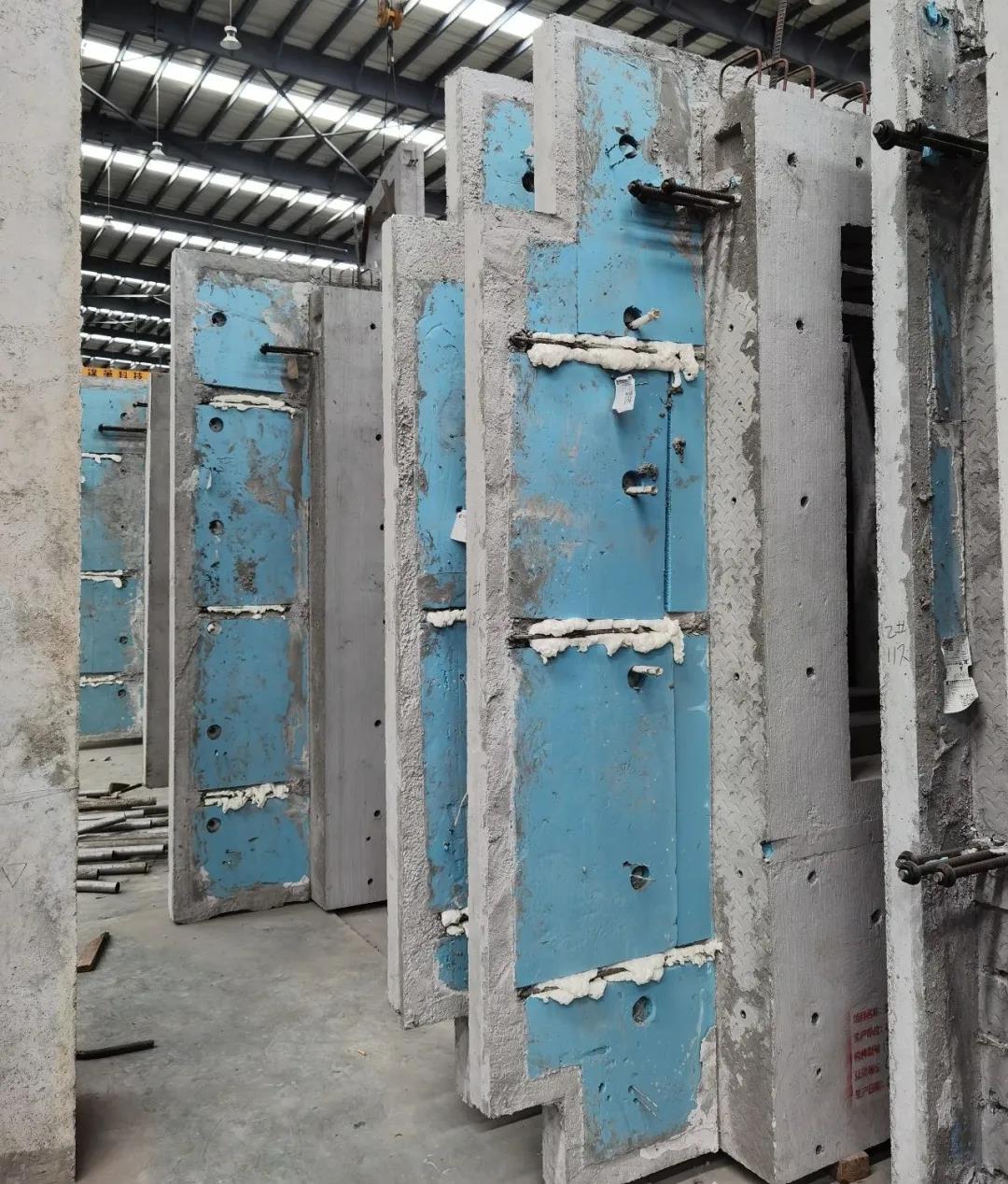

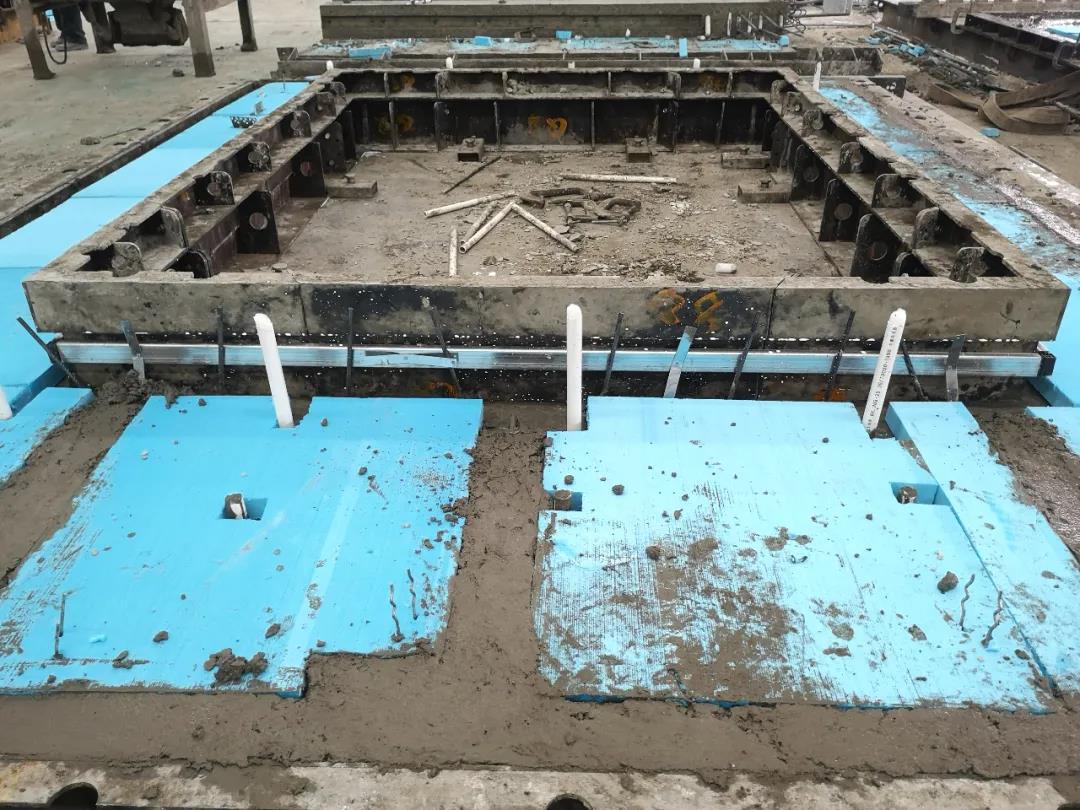

4、夾芯保溫剪力墻板設計存在的問題，分別是：翼板加強設計問題、單面疊合夾芯保溫板設計問題、開洞問題、帶轉角的外葉板容易開裂的問題。
11
結構設計常見問題VI——非結構構件設計

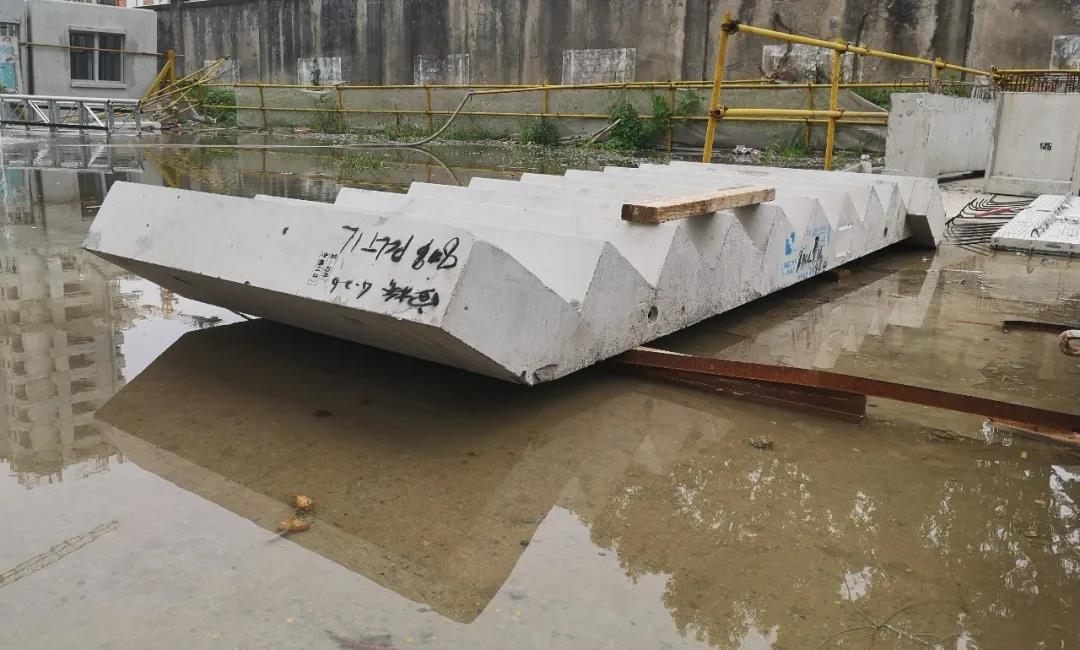

預制樓梯的更多圖片，請點擊：高清大圖（第32輯）：預制陽臺
4、預制空調板、遮陽板的設計問題，主要包括3大問題：采用捆綁吊裝的問題、連接節點問題、空調板高差問題。
5、預制飄窗的設計問題，主要包括：預制飄窗對結構剛度的影響問題、吊點設計問題、拆分方案合理性問題、未考慮施工安裝條件的問題。
減輕飄窗剛度問題的更多圖片，請點擊：高清大圖（第19輯）：減重、減剛度、降本增效
12
結構設計常見問題VI——深化設計
1、深化設計是一項專項設計工作，介于施工圖設計與生產、施工之間，是承上啟下的一個很重要的環節。目前，由于各地對深化設計的理解并不相同，相同標準規范亦不齊全，深化設計中出現的問題較多。
2、構件圖常見問題，包括4大問題：以偏概全的問題、信息不完整的問題、表達深度不足的問題、信息錯漏碰缺的問題。
3、連接節點詳圖常見問題，包括3大問題：缺失、無針對性、無指導性。
13
設備管線系統與內裝系統設計
1、目前，我國的裝配式建筑在設備管線系統設計上存在的最大問題是對相關規范的要求落實不夠或沒有落實，主要包括：管線分離、同層排水、管線集中、集成設計等四個方面。
2、設備管線系統設計上的具體問題包括：外墻結構構件中采用管線暗埋的方式、管線暗埋過于集中、維護更新困難、灌漿套筒連接區與接線手孔沖突、接線手孔影響吊裝點承載力、管線與模板對拉螺栓干涉、預制剪力墻鋼筋與機電線盒管干涉等問題。

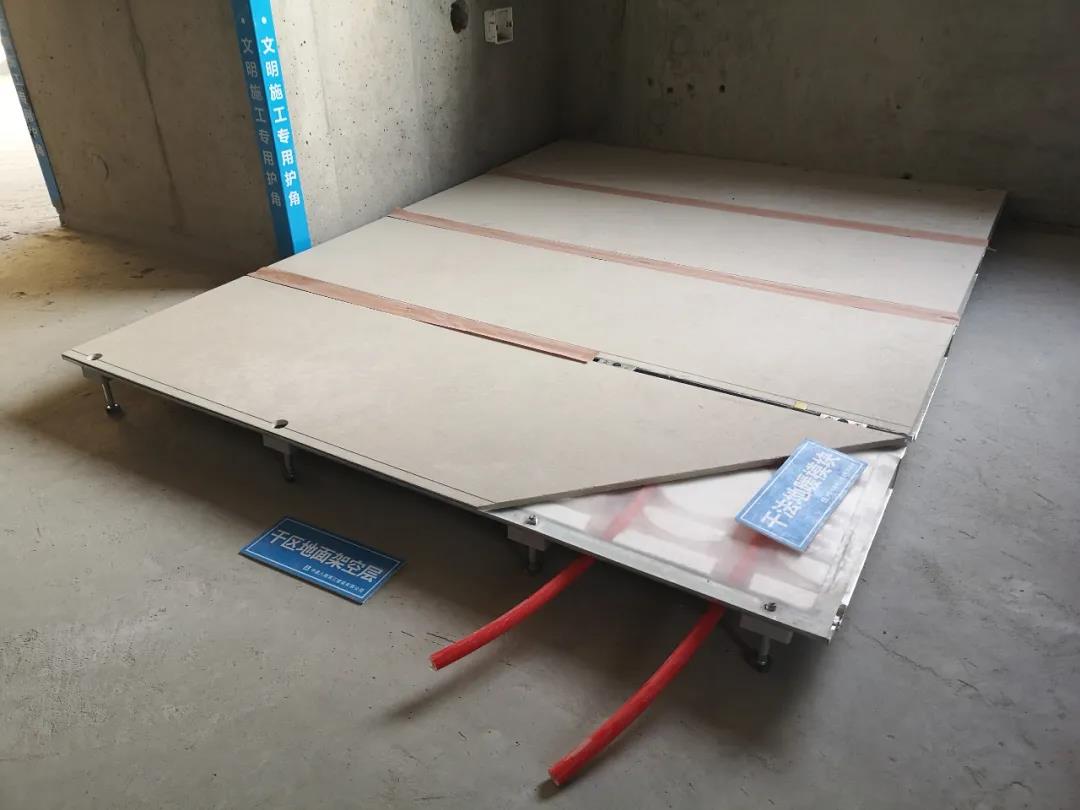

3、內裝系統設計常見問題，主要包括：仍采取粗裝應付而導致用戶還是需要二次裝修的問題、采用精裝但設計滯后或協同不力導致拆改多。
14
其他部品部件設計
1、常見問題主要包括：選型、設計與連接設計滯后的問題，考慮不周的問題。
2、部品部件的選型、設計與連接設計不應按傳統建筑設計的習慣，等建筑和結構設計完成后再考慮，而是應前置到設計各階段同步進行，與各專業在各環節進行集成一體化設計，避免后期大量的后錨固、開鑿、修補。
15
設計展望
1、裝配式混凝土結構的設計，是目前裝配式設計的主要內容，需要增加大量的設計工作，與傳統現澆混凝土設計方法和流程均有較大差異，需要進行革新。需要針對性地進行軟件的研發和改進，提高設計效率和質量，降低設計人工成本。
2、非裝配式建筑也非常有必要應用BIM，但裝配式建筑要加上幾個“更”字。

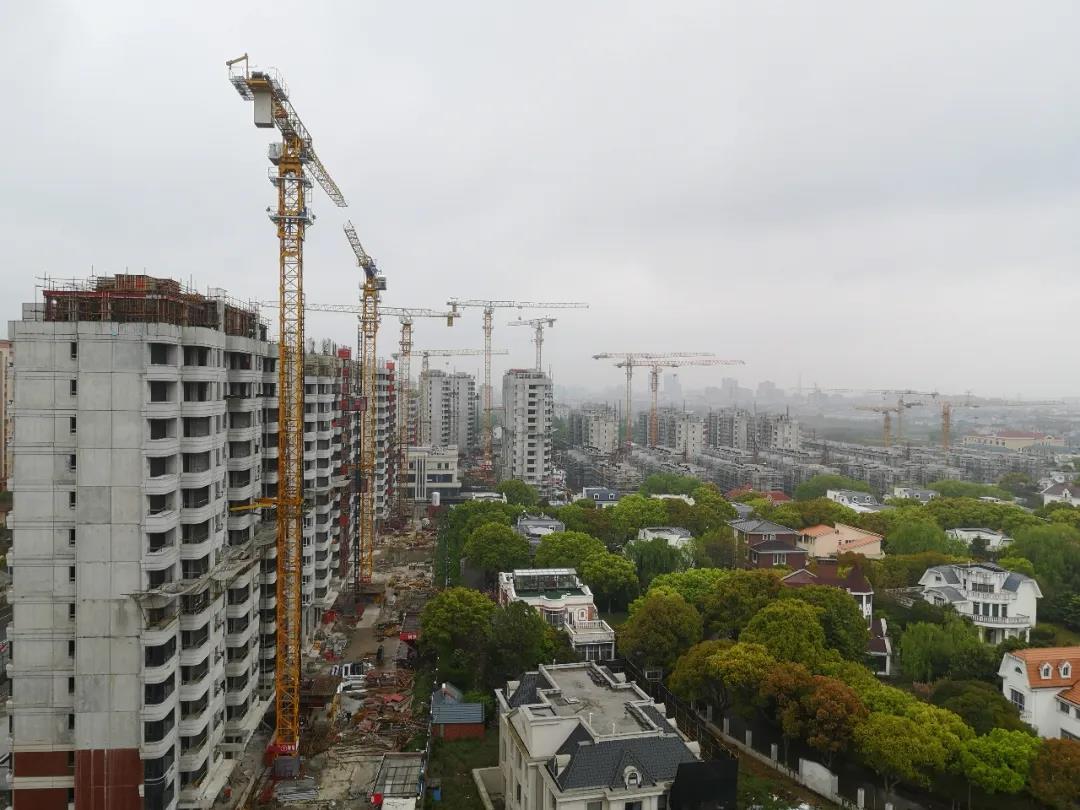

3、減少建筑量是最大的節能減排，結構裝配式建筑的系統建造和質量提升，將建筑設計使用年限從50年提升到100年，建造成本雖然會有所增加，但不是增加一倍，但使用年限可以增加一倍甚至更多。
